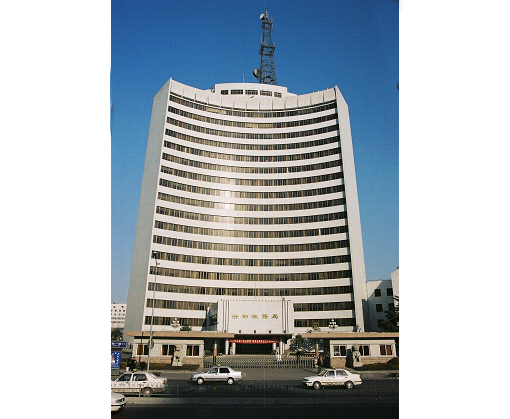

济南铁路局京九电化工程济南GSM-R核心节点工程，2010年9月份我方为其提供了台达HIFT 40KVAUPS两台组成并机系统为其核心设备提供电源，另外为其交流配电和直流配电做了扩容和改善，在在短短的3个小时内完成了旧有UPS的拆除、新UPS的安装调试、配电柜的安装到位等工作，得到了甲方一致的好评。
|
济南铁路局GSM-R机房直流系统扩容工程用线说明
扩容前直流系统情况说明：
1、直流柜是48V1000A系统；
2、电池组是2组冗余并联系统；
3、电池负极连接线是240m㎡2根（2组电池组），正极出线连接线是120 m㎡4根。
4、直流分配柜输出回路是60路48V100A的回路；
扩容要求：
1、配备直流分配柜容量是48V1000A系统；
2、扩展30路48V100A回路，预留30路48V100A回路；
接线设计思路：
1、电池容量按照1组设计（因为是冗余系统），所选总配电是240 m㎡1根。
2、按照两台直流分配柜均分负载的情况下，直流分配柜所用进出线应该选用120 m㎡；
3、考虑系统冗余度，此次我们接线选用的是95 m㎡的直流专用BVR线缆两根并联，安全能满足甲方的用电需求。
扩容直流分配柜开关设计：
延续之前中达产品线设计思路，为了更方便用户操作，如今采用选用直流空开代替之前熔丝开关。而报警系统还是采用之前的系统，即在所有回路畅通情况下不会产生报警，而只要有熔丝断开或者开关跳开的情况下就会产生声光报警，提醒相关人员注意，因此直流柜的正常工作状态是全部开关闭合状态。 |
